IEC 61000-4-2 是電磁相容（EMC）領域中針對靜電放電（ESD）抗擾度測試的國際核心標準，適用於所有電子與電氣產品，確認設備在受到人體靜電放電衝擊時仍能維持功能與安全。

這項標準在 2008 年發布第二版（IEC 61000-4-2:2008），經過十多年發展與實務回饋後，IEC 於 2025 年正式發佈最新版第三版（IEC 61000-4-2:2025）。

新版標準針對測試準確性、可重現性與測試程序細節做出多項實質更新。

—————————————————————————————————————————————————————————————————————————————————

一. 針對校正電流波形

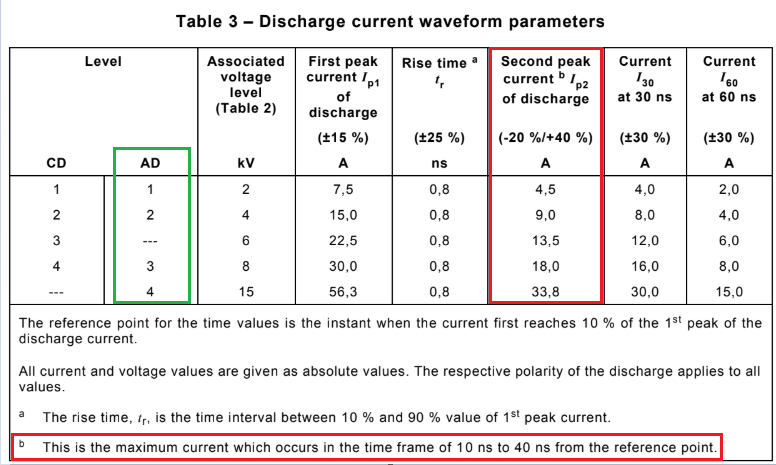

(1) 新增Second peak current，在抓取完整電流波形時，多抓取了10ns - 40ns時間軸內的波峰電流值。

每1kV電流為2.25A(-20%/+40%誤差範圍內)即可認定為PASS，2kV以上則乘以相對應的電壓即可。(圖一紅圈處)

(2) 新增空氣放電(AD)電流波形驗證，舊版法規驗證時僅需驗證空氣電壓是否在±5%內，但在新版法規內需要驗證與接觸放電(CD)電流波形的參數。(圖一綠圈處)

                                                                 圖一

                                                                  圖二

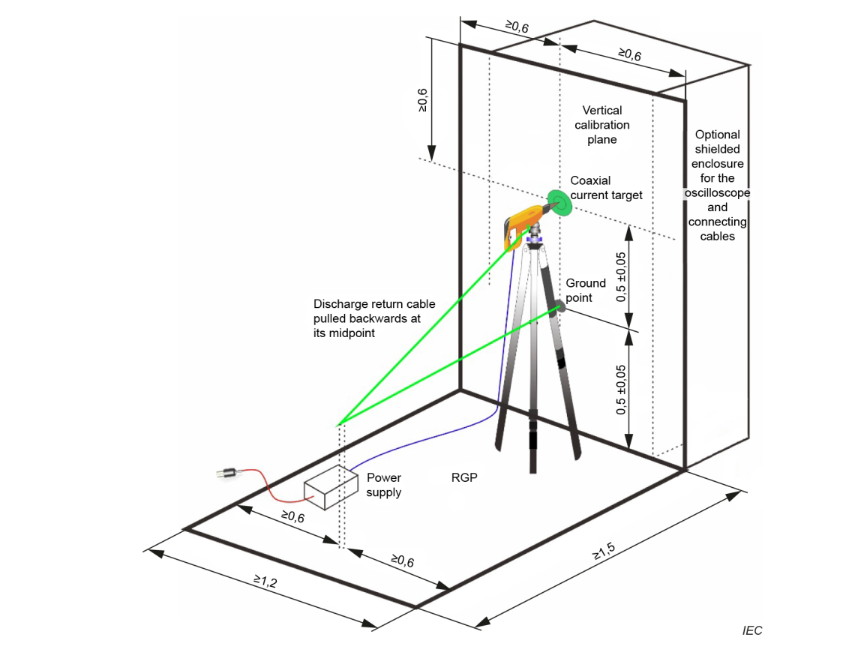

二. 校正/Daliy check環境要求

(1) 修改了電流靶(Current target)高度要求，鐵板需要離參考接地面(GRP)大於1.6m的高度，接地點需要離參考接地面(GRP)0.5m±0.05m，接地點需要離電流靶(Current target)0.5m±0.05m，才能符合最新版法規的要求。

(2) 驗證時，地面需新增一塊水平金屬板（HCP) 為必要的條件。

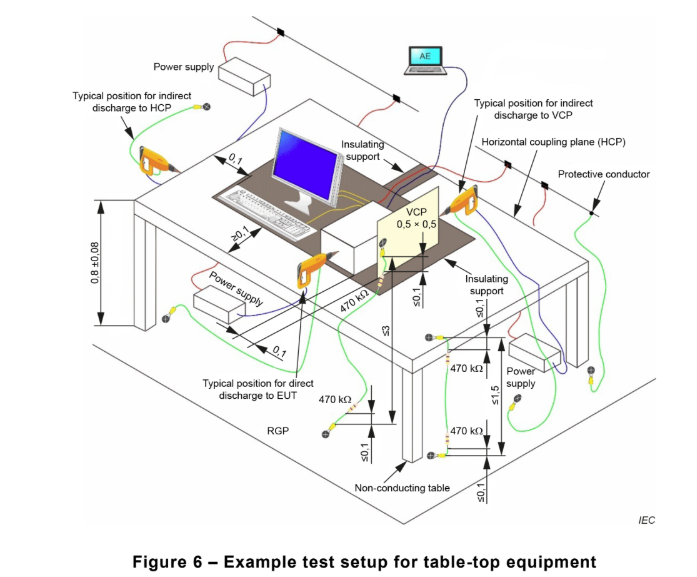

三. 測試環境

(1) 舊版法規僅只有在一條接地線上加上兩顆470kΩ即可，但是在新版法規內提到需要離接觸兩端各間隔10cm的距離接上470kΩ。

(2) HCP接到GRP需小於等於1.5m，VCP接到GRP需小於等於3m。

四. 新增附錄J穿戴式裝置 (目前TESEQ/EMTEST 皆已有模組可符合此測試)

(1) 穿戴式裝置上的 ESD 應力與固定裝置不同，因為穿戴式裝置是由人體帶電的。例如，穿戴式裝置佩戴在人體的頭部、手臂、手腕和腰部。
穿戴式裝置上的 ESD 應力可能由以下五種情況引起：
– 用帶電的人手拿起穿戴式裝置；
– 用未配戴裝置的人的手取下帶電的穿戴裝置；
– ESD 來自於配戴穿戴式裝置的人手；
– 用自己的手摘下帶電的穿戴式裝置並將其放在桌上；
– ESD 直接源自於穿戴式裝置對其他物體的 ESD。

(2) 通常穿戴式裝置應按照桌面裝置的要求進行測試。

對於穿戴式裝置進行額外的實驗性 ESD 測試，建議儲能電容和放電電阻分別為 200 pF 和 50 Ω，來模擬重現腰部穿戴裝置最嚴重的放電電流條件。

(3) 測試方式:

• 依照 7.3.3 或 7.3.5 將穿戴式裝置放置在 HCP 上；
•  使用電池為穿戴式裝置供電。如果需要外部電源，所有設備應放置在 HCP 上；
•  使用 200 pF 儲能電容和 50 Ω 放電電阻的 ESD 產生器，以接觸放電模式對穿戴式裝置的導電部件施加 ESD；
•  依照 7.3.5 對穿戴式裝置進行電荷消除程序。

—————————————————————————————————————————————————————————————————————————————————

TESEQ與EMTEST設備建議:

(1) DITO需更換Ground Cable與校正調整。

(2) NX30系列、NSG437與NSG438需要更換空氣放電頭(AD Tip)與校正調整。

(3) NSG435需要更換新版AD Tip

—————————————————————————————————————————————————————————————————————————————————
