在現代電子產品設計中，電磁相容性（EMC）是確保設備可靠運行的重要環節。

IEC61000-4-4 標準，針對 電快速瞬變/脈衝群（EFT/Burst） 的抗擾度測試，提供了國際公認的測試方法與要求。

本文將介紹該標準的核心內容、測試目的與應用。

IEC61000-4-4 是由國際電工委員會（IEC）制定的 EMC 測試標準，主要模擬電力線或訊號線上因開關動作、繼電器跳動或接觸不良所產生的高頻脈衝干擾。

測試目的：驗證設備在此類干擾環境下，是否能維持正常功能或在合理範圍內恢復。

• 為什麼 IEC61000-4-4 對您的產品至關重要??

在電子設備的實際應用環境中，電源線與訊號線經常面臨突發干擾，例如開關動作、繼電器跳動或工業設備的瞬間切換。

這些干擾可能導致系統重啟、資料錯誤甚至功能失效。

IEC61000-4-4 標準正是針對這些情境，提供國際公認的測試方法，確保產品能在嚴苛環境下依然穩定運作。

• 測試原理

EFT/Burst 測試的特點是 高頻率、低能量、短持續時間的脈衝群。這些脈衝群會透過電源線或訊號線耦合至設備，造成暫時性干擾。

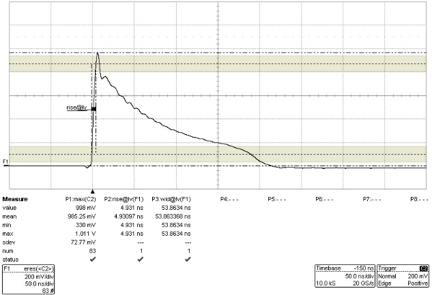

• 脈衝寬度：典型為 5 ns 上升時間，50 ns 脈衝寬度

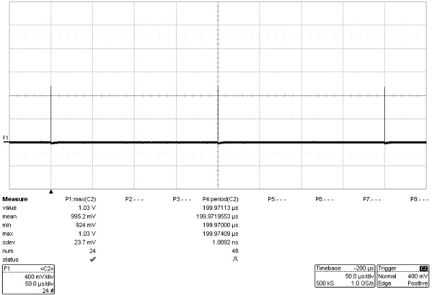

• 重複頻率：5 kHz 或 100 kHz

• 測試電壓等級：依設備應用環境而定，常見為 1 kV、2 kV、4 kV

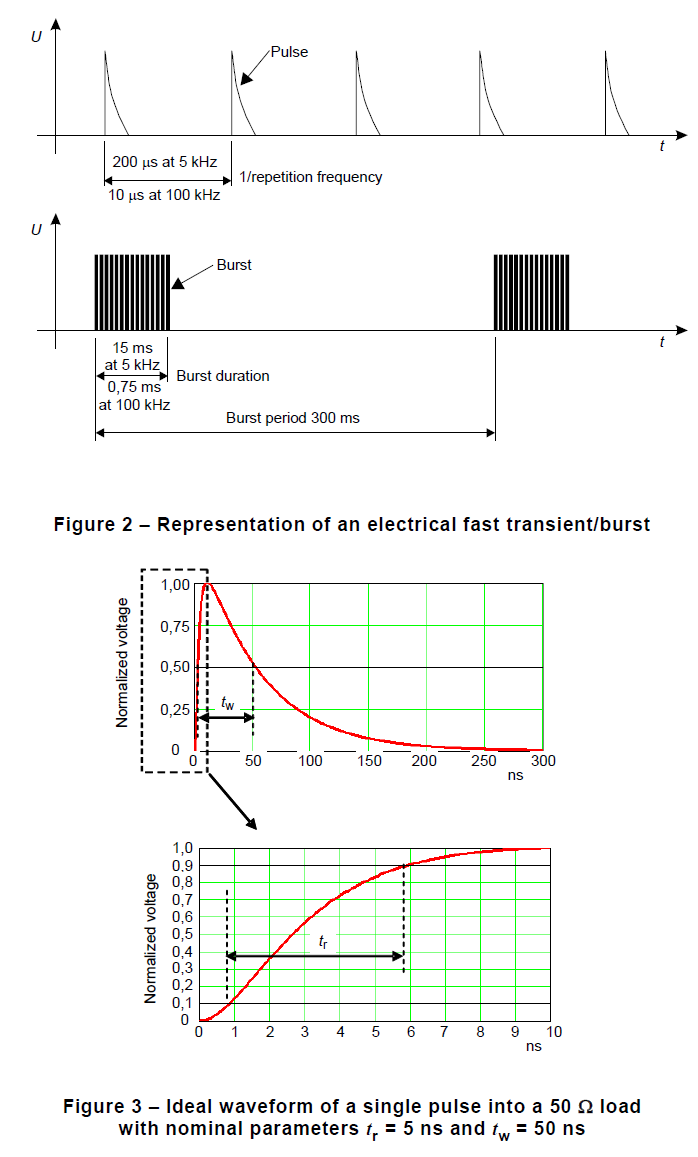

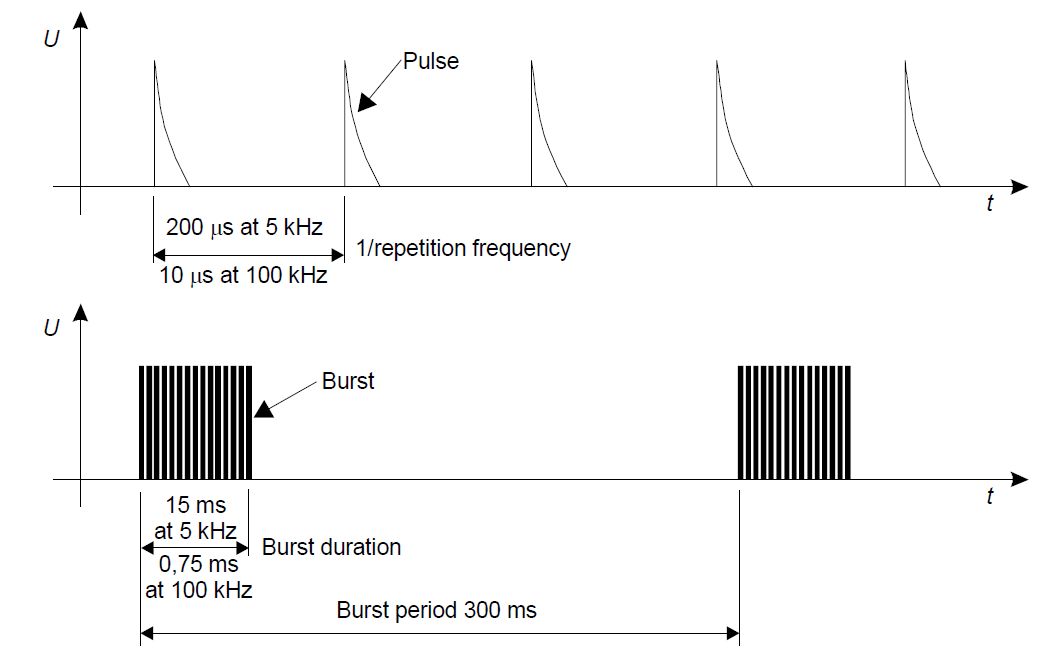

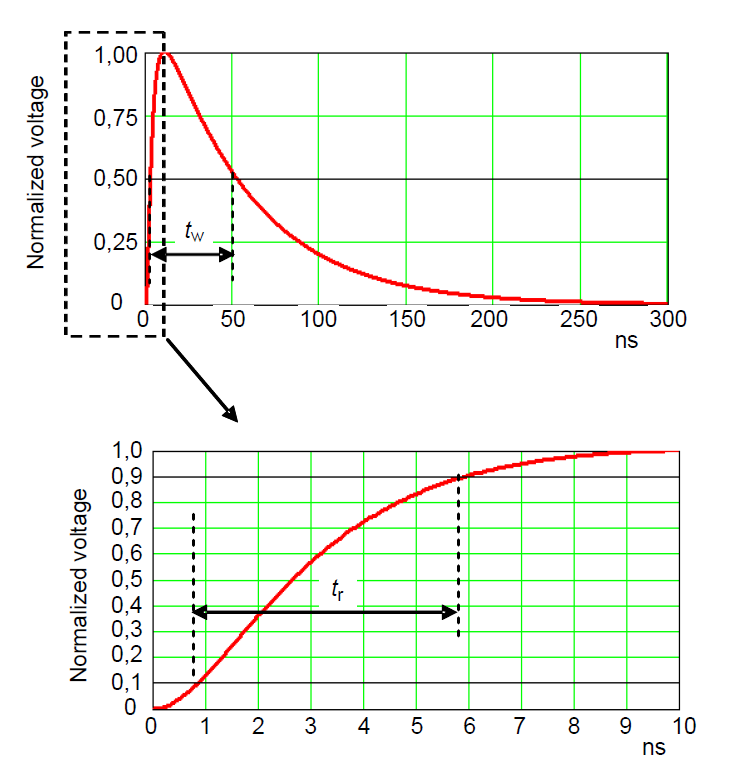

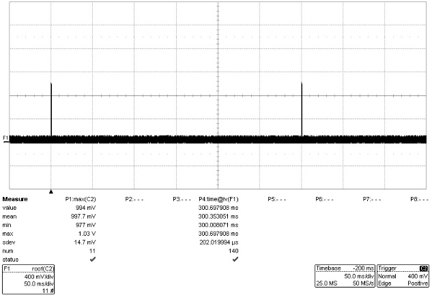

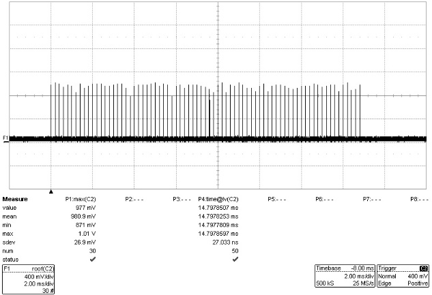

                                                                                   圖一.  脈衝波形圖

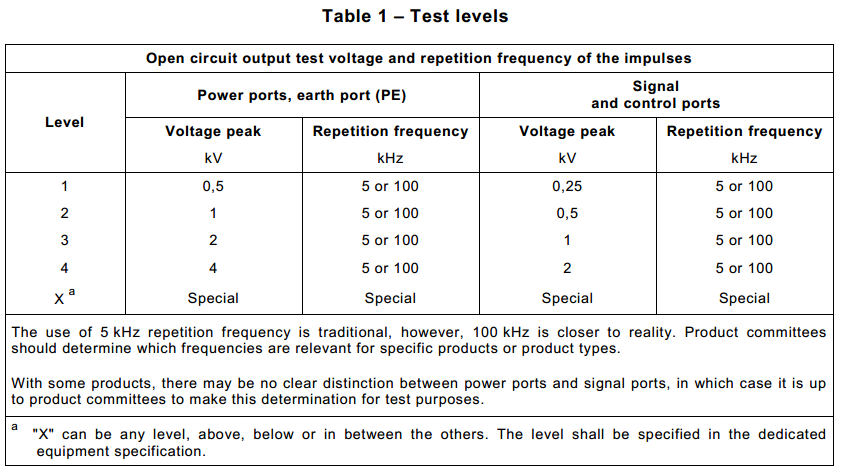

                                                                                   圖二.  測試電壓等級

• 測試設備與配置

IEC61000-4-4 測試通常需要以下設備：

• EFT 測試儀：產生符合標準的脈衝群

• 耦合/去耦網路（CDN）：將脈衝耦合至電源線或訊號線

• 測試環境：依標準規範，通常在屏蔽室或實驗室內進行

• 電源線測試環境
  注意待測物須放在10cm高的絕緣物質上,電源線與CDN的長度分為桌上型待測物為50cm(+10cm);落地
  型待測物為100cm(±10cm),不能與參考地板接觸,如果線長超過規定誤差需要記錄在測試報告中。

• 訊號線測試環境
  注意待測物須放在10cm高的絕緣墊上,耦合夾與待測物距離為桌上型待測物50cm(+10cm);落地型
  待測物為100cm(±10cm)與AE距離為≧50cm,訊號線不能與參考地板接觸!少於3m長的線不須測試,
  只須放在絕緣墊上與其他的線距離50cm,超過的線長需要捲起來。

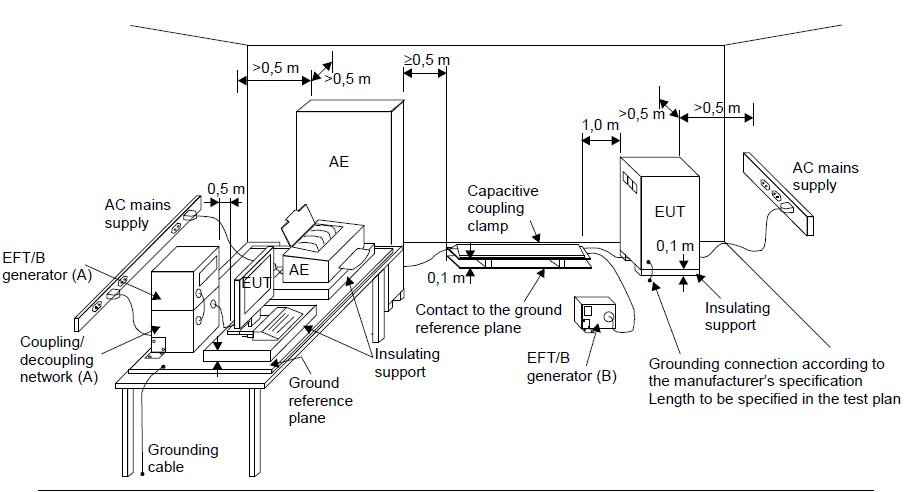

                                                                                   圖三.  測試環境

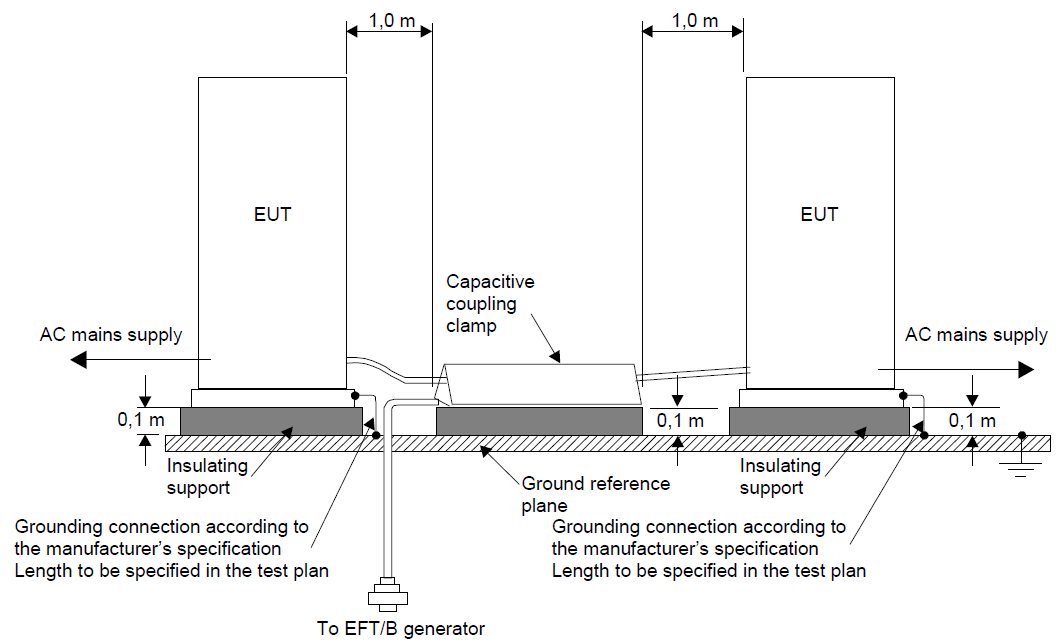

                                                                                   圖四. 使用Clamp測試

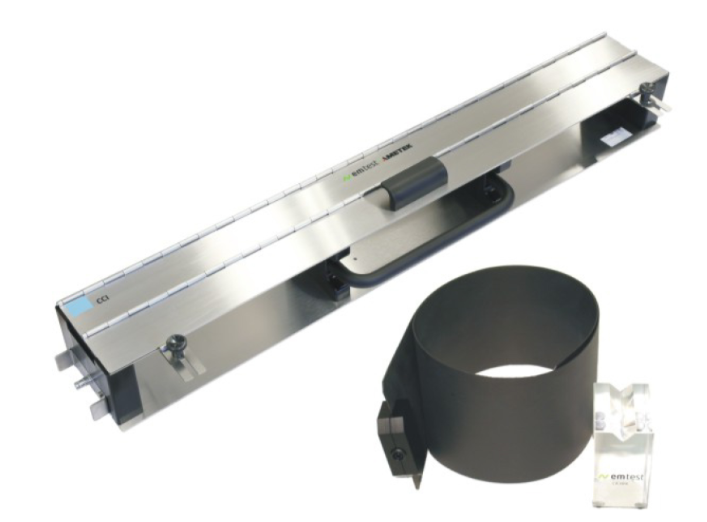

                                                                                   圖五. 使用CCI測試(Clamp)

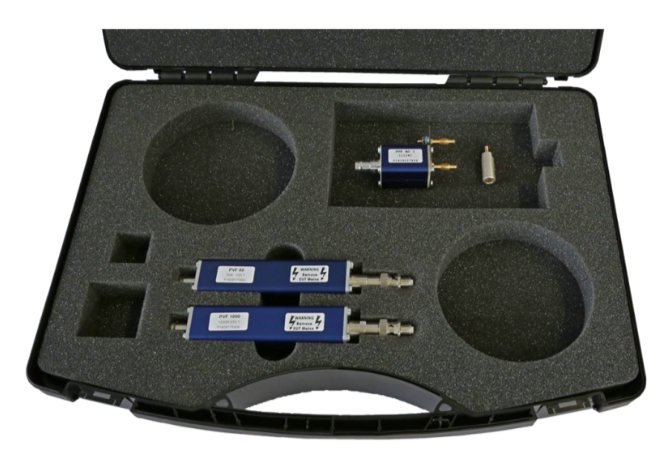

                                                                                   圖五. 搭配驗證治具(PVF BKIT 1)

• 測試程序

1. 準備階段：確認被測設備（EUT）正常運作

2. 施加干擾：依標準設定脈衝群電壓、頻率，透過 CDN 注入

3. 觀察反應：記錄設備是否出現功能異常、重啟或失效

4. 判定結果：依 IEC61000-4-4 的性能準則（Performance Criteria A/B/C）進行評估

• 應用與重要性

IEC61000-4-4 測試廣泛應用於：

• 工業控制設備

• 通訊與網路設備

• 消費性電子產品

• 汽車電子系統

透過該測試，製造商能確保產品在實際使用環境中具備足夠的抗干擾能力，提升可靠性與市場競爭力。

為了協助客戶順利通過 IEC61000-4-4 測試，德盈科技有限公司提供完整的 EMC 測試設備與技術支援，包括：

• EFT 產生器：符合 IEC61000-4-4 標準，能模擬電快速瞬變/脈衝群干擾

• 耦合/去耦網路 (CDN)：確保測試符合標準規範

• 綜合測試機：整合 EFT、浪湧 (Surge)、電壓跌落等多種測試功能

• 專業技術諮詢與售後服務：協助客戶縮短認證週期，提升產品可靠性

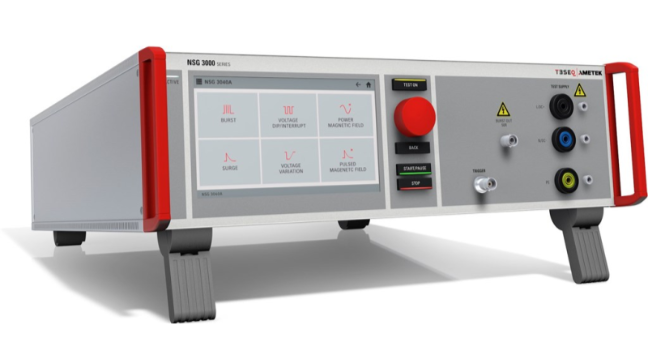

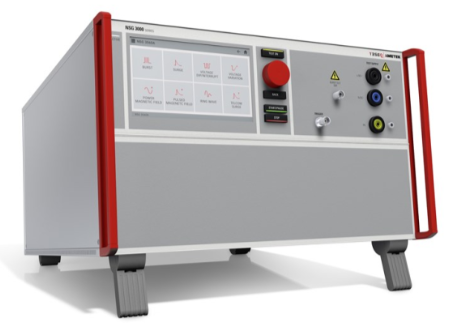

                                                                                   TESEQ / NSG 3060A能夠提供提供最大EFT 4.8kV電壓

                                                                                   TESEQ / NSG 3040A能夠提供提供最大EFT 4.8kV電壓

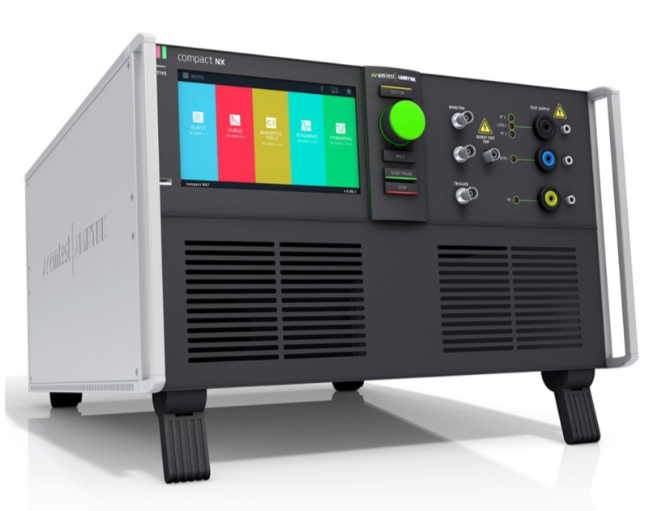

                                                                                   EMTEST / NX7能夠提供提供最大EFT 5.5kV電壓

—————————————————————————————————————————————————————————————————————————————————
