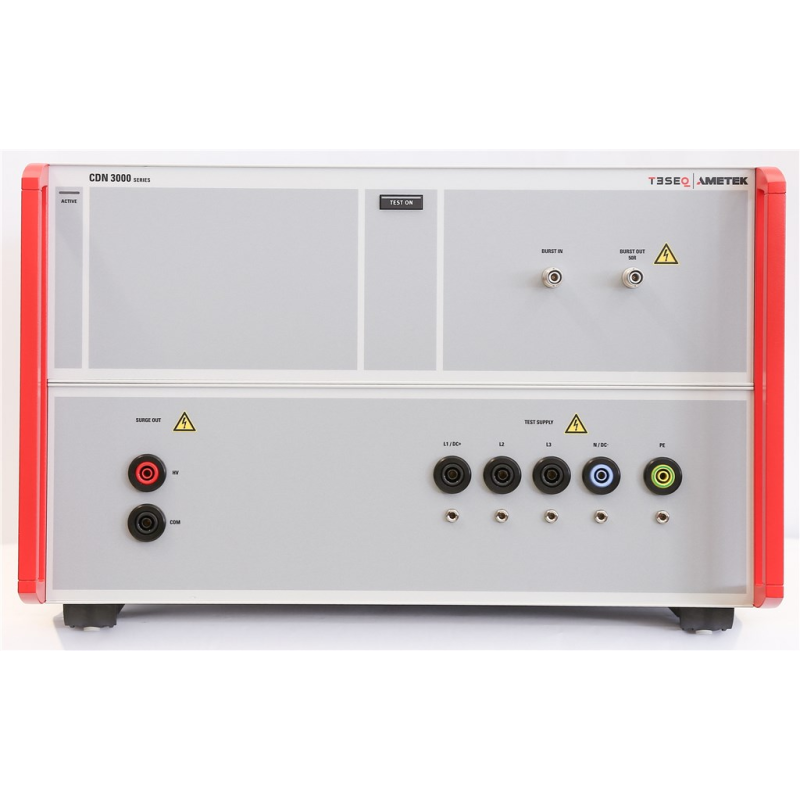

CDN 30x3A 系列是三相耦合/去耦網絡，旨在提供最佳性價比，可作為 NSG 30x0A 多功能產生器系列的擴展。單相 NSG 3040A 搭配 CDN 3043A 使用，升級為經濟高效的測試系統，滿足各種預算需求。此耦合器具有高使用者舒適度和常用安全功能。所有耦合狀態均清晰顯示在 NSG 30x0A 產生器的顯示幕上。這款全自動 IEC 相容耦合網路滿足雷擊標準 IEC/EN 61000-4-5 中高達 100 A 的 EUT 電流要求，以及 IEC/EN 61000-4-4（兩個標準的最新版本）中 EFT/Burst 脈衝的要求。使用者可以透過 NSG 30x0 的前面板手動控制 EUT 電源的開啟和關閉。如果因熱量過載，EUT 電源也會自動關閉。高壓安全插頭用於將 NSG 30x0A 多功能產生器的高壓輸出連接到 CDN 輸入。正面的高壓脈衝輸出可連接到額外的 CDN，用於訊號線和資料線。 CDN 30x3A 具有動態冷卻功能。內部元件在負載下會發熱，並配備熱感測器。在待機或 EUT 電流較低時，當無需冷卻時，風扇將以極低的速度旋轉，不會產生噪音。如果發生有意或無意的過載，即使全速冷卻也可能無法滿足需要，此時 CDN 30x3A 將透過內建的 EUT 電源接觸器切斷 EUT 電源，從而避免儀器損壞（火災風險）。 CDN 30x3A 的控制電路也會向 NSG 30x0A 發送訊息，使 NSG 30x0A 立即停止脈衝發射。 CDN 30x3A 的設計符合 IEC 61000-4-5 雷擊波形標準，能夠傳導高雷擊電流或尖峰負載。相位同步取自三相耦合去耦網路的 L1 相。這項重要特性尤其在同步模式下可確保正確的耦合。

特色:

• 符合 IEC 61000-4-4 和 5 標準
• 全自動脈衝群、雷擊及振鈴波耦合
• 安全高壓插頭和端子
• 手動/可程式待測設備 (EUT) 電源開/關控制
• 前端輸出，用於連接訊號線和資料線的外部電容式去耦網路 (CDN)
• 過載保護
• 透過溫控風扇降低噪音

• IEC 61000-4-4
• IEC 61000-4-5
• IEC 61000-4-12
• EN 61000-6-1
• EN 61000-6-2
