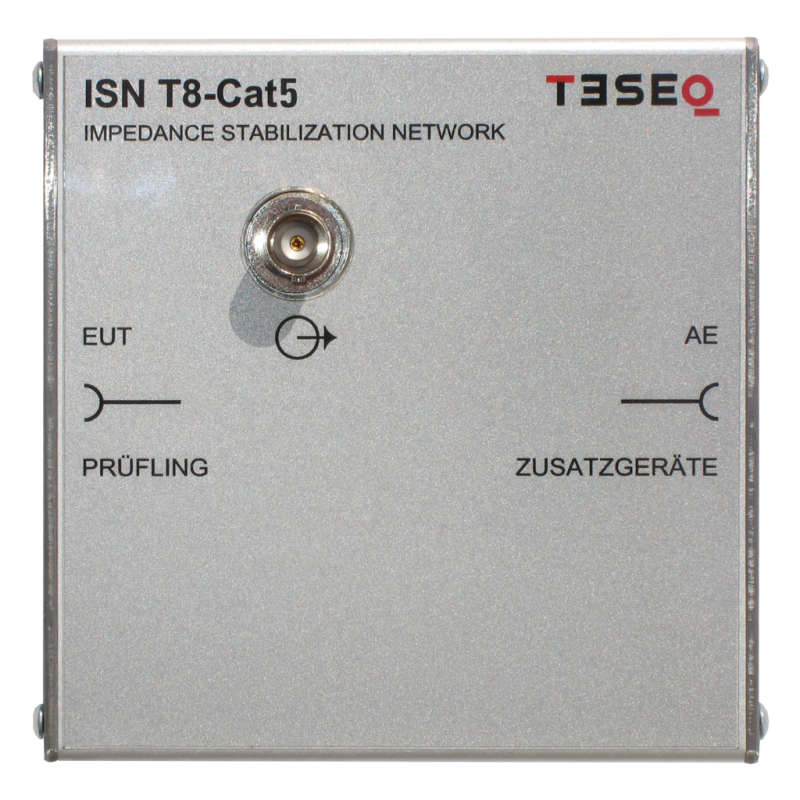

ISN T8-Cat5 專為使用 Cat 5 線纜的資訊科技設備 (ITE) 進行電磁相容性 (EMC) 測試而設計。
它位於被測設備 (EUT) 和輔助設備之間，提供精確測量傳導發射所需的精確共模終端阻抗。
ISN 模擬電信線路的縱向變頻損耗 (LCL)，以模擬真實情況。
ISN T8-Cat5 最多可支援四對非屏蔽單平衡線對，符合 CISPR 22 和 CISPR 32 的發射測試要求。
此外，它還可用作耦合去耦網路 (CDN)，用於符合 IEC/EN 61000-4-6 標準的抗擾度測試，支援高達 80 MHz 的頻率，使其成為發射和抗擾度評估的多功能解決方案。
• 適用於一、二、三或四對非屏蔽平衡線對
• 請參閱 CISPR 22/32 圖 D.3/G.3 中的電路原理圖範例
• 用於連接 5 類電纜
• 1000BaseT 和 PoE 應用
• 可用作 IEC/EN 61000-4-6 抗擾度測試的 CDN
-
IEC 61000-4-6
-
CISPR 15
-
CISPR 16-1-2
-
CISPR 16-2-1
-
CISPR 22
-
CISPR 24
-
CISPR 32
-
EN 61000-6-1
-
EN 61000-6-2
-
EN 61000-6-3
-
EN 61000-6-4
-
IEC 60533
-
IEC 60601-1-2
-
IEC 61326
