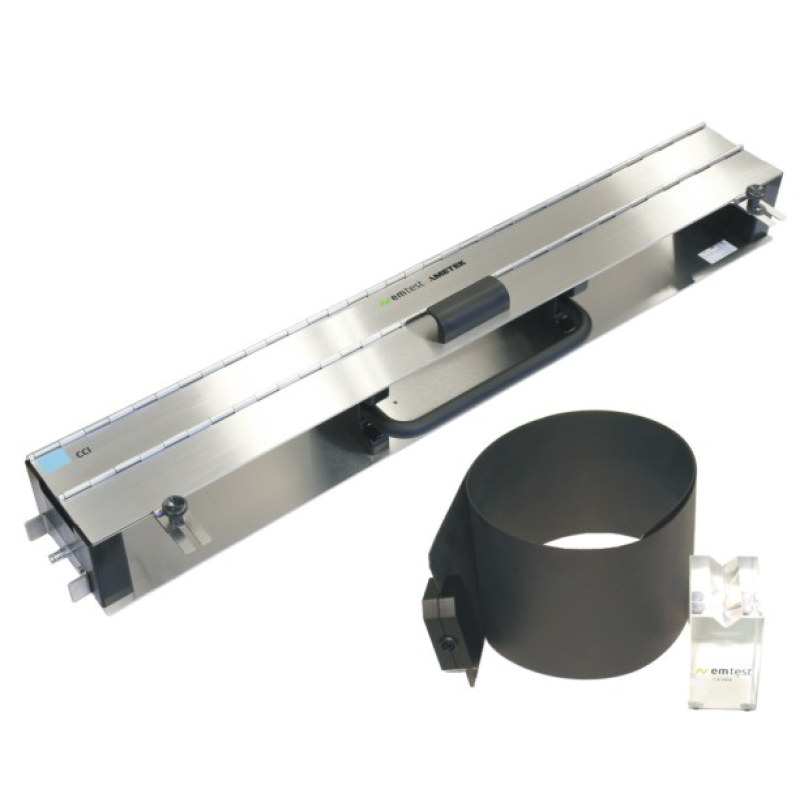

CCI 用於將 EFT/burst 脈衝耦合到 I/O 線路，以滿足不同的歐洲和國際抗擾度測試標準。
通常，在不干擾訊號流的情況下，無法透過離散電容耦合將電快速瞬變脈衝群 (EFT/burst) 耦合到訊號線。
通常無法直接接觸所需電路，例如同軸電纜或屏蔽電纜。在這種情況下，耦合是透過電容耦合鉗來實現的。
干擾模擬器可以連接到耦合鉗的兩側。 2012 年發布的 IEC 61000-4-4 Ed 3.0 建議使用標準校準套件 CCI PVKIT 1 將電容耦合鉗校準到 50 歐姆同軸負載上。
• 符合 IEC 61000-4-4 Ed.3 標準的結構
• 訊號線和資料線的 EFT/Burst 測試
• 有效耦合長度 1 m
• 允許突發電壓 7 kV
• 適用於最大直徑 40 mm 的電纜
• 符合 IEC 61000-4-4 Ed.3 標準的電容耦合鉗校準套件
• 用於 EFT/Burst 電容耦合鉗校準的 PVF BKIT 1 擴充套件
• 1,050 x 120 mm 柔性換能器板（選購）
-
IEC 61000-4-4
-
EN 61000-6-1
-
EN 61000-6-2
