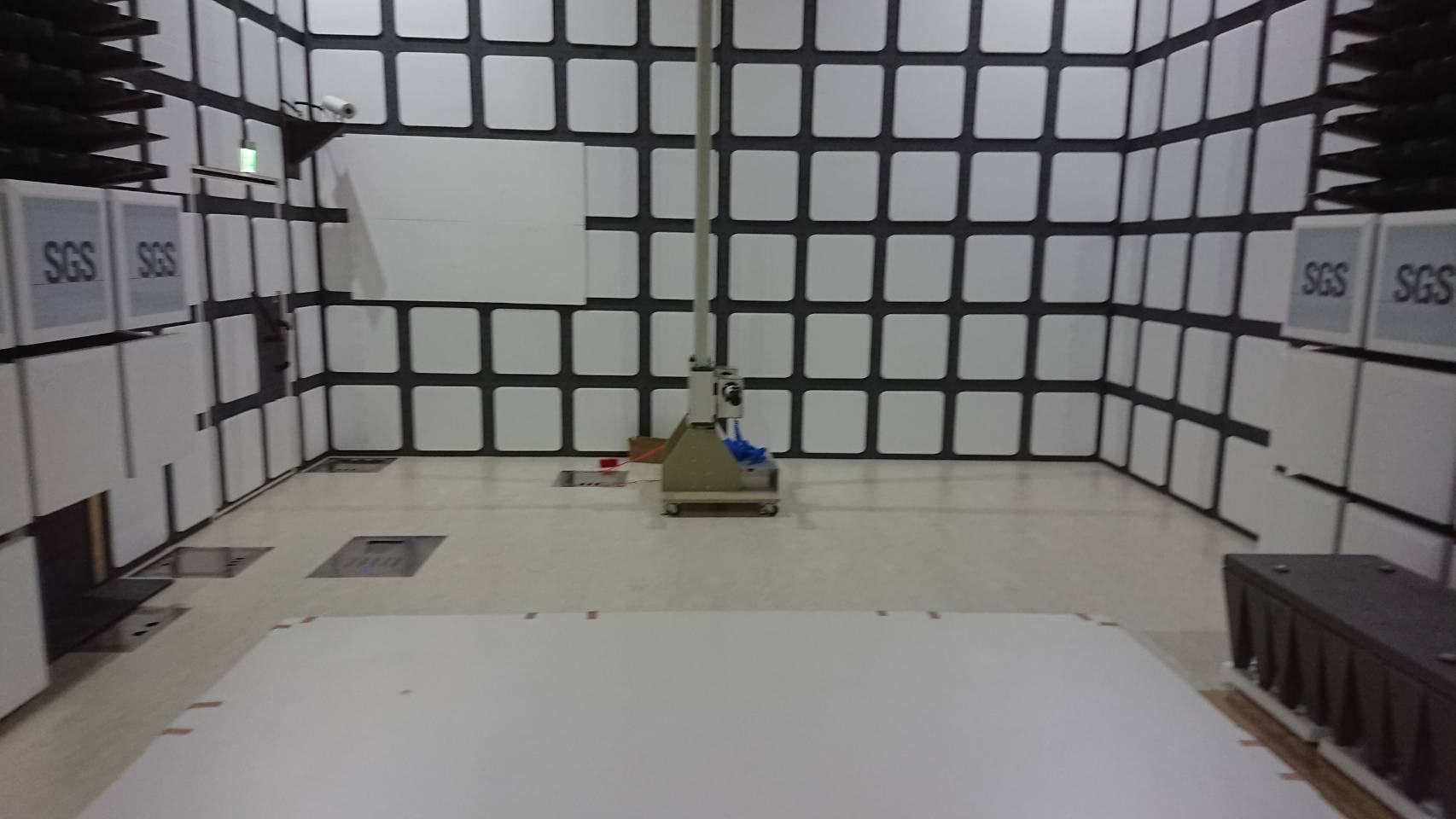

5m Semi-Anechoic Chamber 半電波暗室 EMC/RF Chamber
開拓電波提供電磁相容性-標準5米法半電波暗室EMC-Standard 5 Meter Semi Method Anechoic Chamber
其EMC/RF Chamber具有框體龍骨/框體鋼材/內裝木板/吸波綿/吸波磚/天線架/轉盤/轉台/硬體設備/監視系統/防撞白板, 並可依待測物大小、場地空間限制、預算限制來提供不同方案。
| 1.應用範圍：9kHz-18GHz | |||||||||||
| 2.遮罩性能:滿足EN50147-1(Latest) 標準 | |||||||||||
| 10 KHz ≧ -60dB | |||||||||||
| 100 KHz≧ -80 dB | |||||||||||
| 1MHz ~ 18GHz ≧ -100dB | |||||||||||
| 3.NSA: ± 3.5dB at 5m test distance in the test volume(3M quiet zone) between 30MHz-1GHz according CISPR16-1-4 (latest) | |||||||||||
| 4. SVSWR: <5.5dB in the test volume (3M quiet zone) ,1 – 18 GHz according CISPR 16-1-4 (Latest) |
|
PAN Type遮罩框體 |
框體外尺寸約13.67 x 8.27 x 6.69 m |
|
反射面尺寸：約13.5 m x 8.1m x 6.0m |
|
|
2mm厚鍍鋅金屬鐵板, 目視處外表烤漆 |
|
|
附隔離編織網與強力止滑螺絲 |
|
|
支撐鋼構 |
五面牆採用H型鋼，含底部絕緣板 |
|
接地系統 |
接地棒，靠近電源濾波器，與使用方提供接地線的安裝 |
|
隔離門1 |
KT 1.5M*2M 電動扇形隔離門 |
|
雙刀崁入式隔離門 (附手動手把) |
|
|
開啟方式：電動啟閉、手動扇移 |
|
|
可內/外部手動開啟、工作中指示燈、門前手動斜坡，可荷重1T |
|
|
隔離門2 |
KT 3M*3M 電動平移隔離門 |
|
雙刀崁入式隔離門 |
|
|
開啟方式：電動啟閉、電動平移 |
|
|
可內/外部手動開啟，含工作中指示燈 |
|
|
通風口 |
蜂巢式隔離通風網 300mm*300mm |
|
地面防水布 |
防水塑膠布(約13.7 x 8.3 m) |
|
高架地板 |
高度約60cm的高架地板，底下預留排水管線 |
|
鐵氧體 |
鐵氧體固定螺絲，牆面及天花板鋪滿(含隔離門) |
|

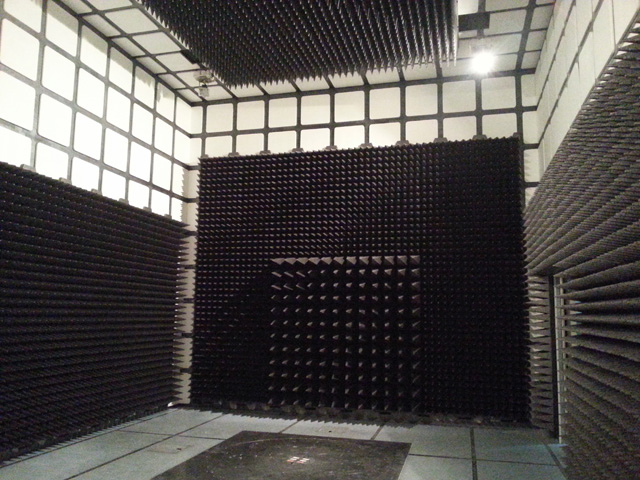

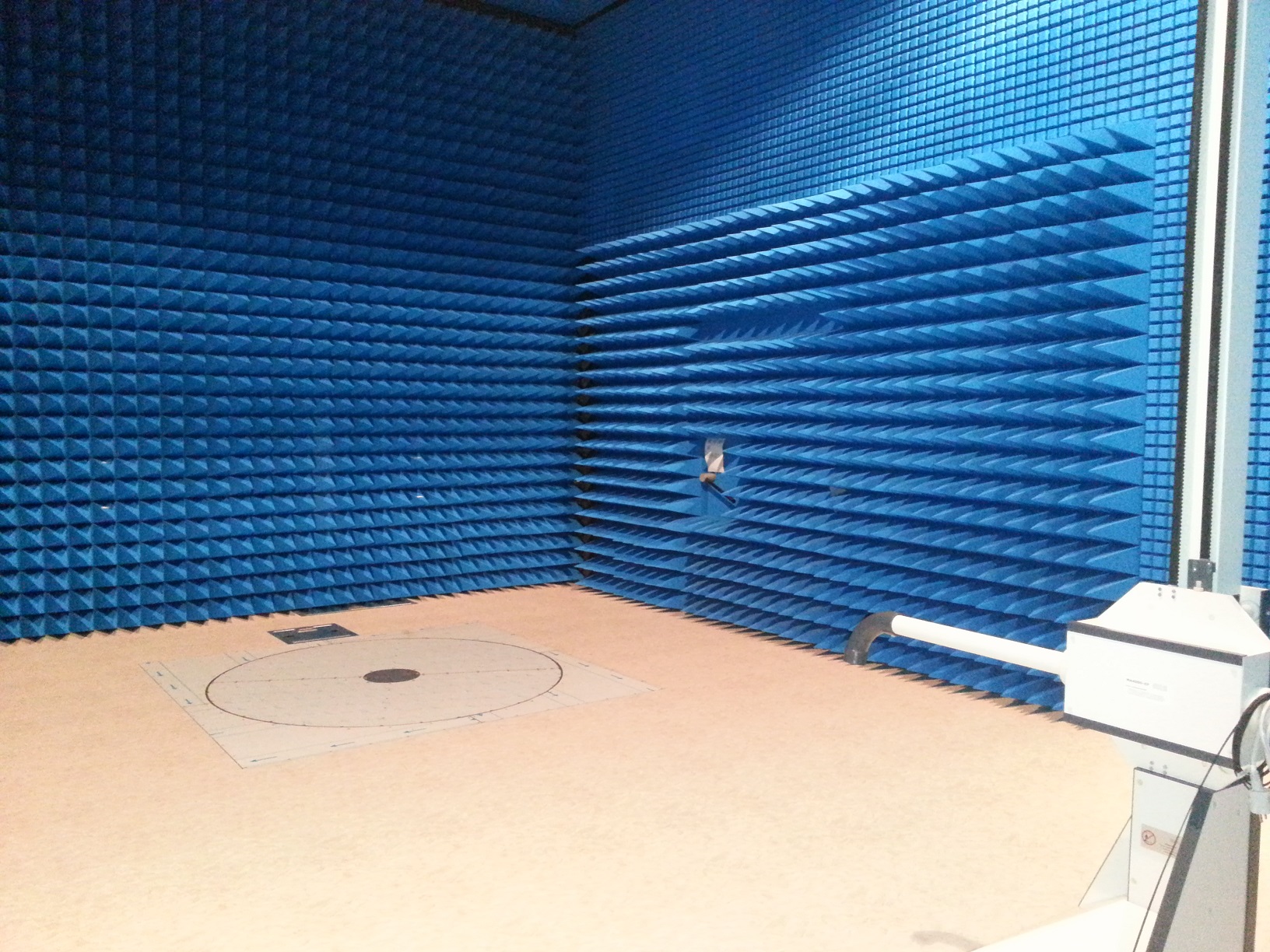

吸收材料 |
兩邊牆面、測試桌對面牆面和頂部 |
|
旋轉門全鋪 |
|
|
White Cap |
安裝於每塊牆面和頂部尖端上，含鐵氧體覆蓋 |
|

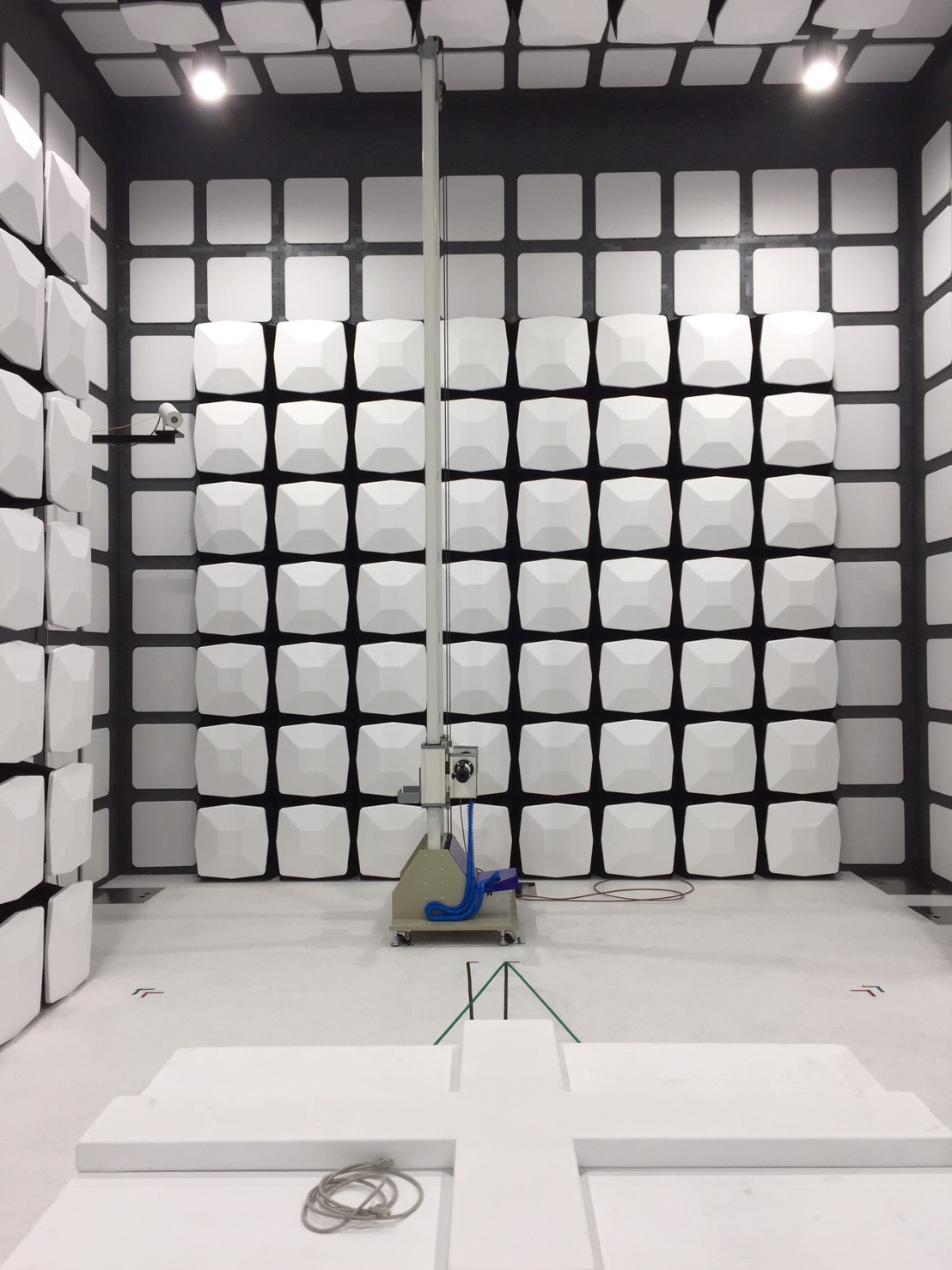

天線塔 |
Bore sight antenna mast 1 ~ 4m升降 |
|
轉檯 |
盤面直徑: 5米 、荷重: 5噸 |
|
控制器 |
天線架與旋轉台之控制裝置 |
|
具有 IEEE－488.2 以上之介面以控制天線架及旋轉台 |
|
|
光纖連結控制 |
|
|

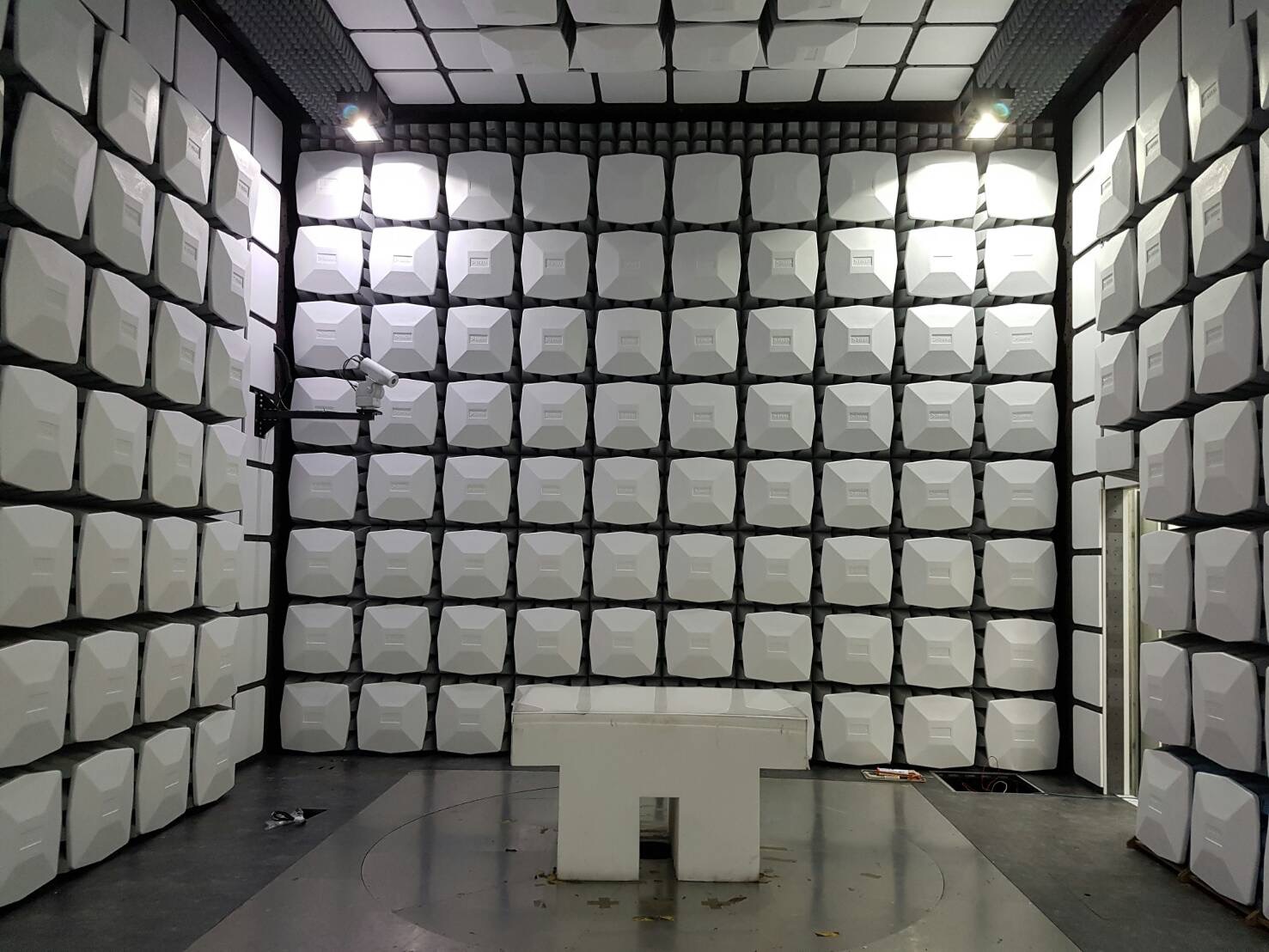

無反射測試桌 |
250Lx150Wx80H cm |
|
低介電常數和導電率，介電係數小於1.4 |
